无公网IP搭建openNPV虚拟网配置及外网访问
通过nat123内网穿透，不管身在何处，都可访问无公网IP搭建的NPV虚拟网。
环境描述：
A机openNPV服务端，无公网IP，内网地址192.168.1.26（NPV地址10.8.0.1）。
B机openNPV客户端，无公网IP，内网地址192.168.1.22（NPV地址10.8.0.6）。
A机与B机属于同一局域网，B机只是为了测试NPV搭建成功。
实现目标：
不管身在何处，都可通过NPV访问A机内网，即使A机是无公网IP部署的NPV。
实现手段：
Nat123全端口映射P2P和全映射免访问者2种方式都可以。以下是前者的过程详细，后者方式文未加以说明。
教程案例内容概要：
A机无公网IP搭建部署NPV——B机在内网测试NPV的连通性——不管身在何处都可通过nat123访问A机NPV。
一，无公网IP搭建部署NPV
新手建议尽量使用默认配置，流程走通了，默认的成功搭建好了后再进一步学习扩展配置。
1.下载安装NPV
openNPV安装包是没有区分服务端和客户端的，服务端和客户端的安装过程都一样。自行百度网上找OpenNPV Windows版下载地址（建议选择最新版本下载使用，由于政策原因国外官网地址可能在国内不能访问，可自行找相关第三方下载）

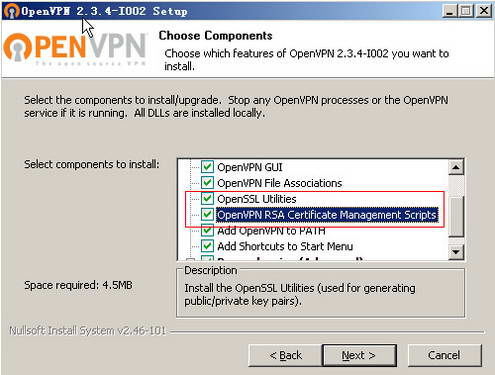

本文以openNPV2.3.4版本为示例。在安装过程中，提示选择组件时，有二个加密组件SSL/RSA默认是没有选择的，需要选择打勾。
其他默认即可。安装后，可以发现电脑多了一个新的本地连接，它就是NPV连接用的。
2.NPV服务端配置
（1）配置固定信息。

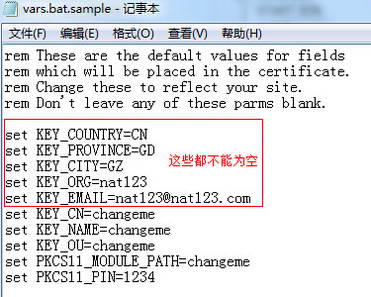

OpenNPV安装目录\easy-rsa\vars.bat.sample修改这个配置文件的固定信息，在配置过程中会出现显示。这里配置好了，在配置过程中出现时，直接回车使用这些配置即可。
set KEY_COUNTRY=CN 国家
set KEY_PROVINCE=GD 省份
set KEY_CITY=GZ 城市
set KEY_ORG=nat123 组织
set KEY_EMAIL=nat123@nat123.com 邮箱
（2）初始化及证书生成

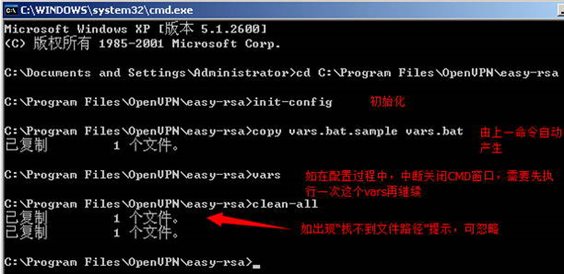

开始菜单/运行/CMD打开命令窗口，进入安装目录下的easy-rsa目录开始相关配置。
C:\Documents and Settings\Administrator>cd C:\Program Files\OpenNPV\easy-rsa
C:\Program Files\OpenNPV\easy-rsa>init-config
C:\Program Files\OpenNPV\easy-rsa>copy vars.bat.sample vars 由上一个命令自动生成
已复制 1 个文件。
C:\Program Files\OpenNPV\easy-rsa>vars 如在配置过程中，中断关闭CMD窗口，需要先执行一次vars.bat再继续
C:\Program Files\OpenNPV\easy-rsa>clean-all 如出现“找不到路径文件”提示，忽略它
已复制 1 个文件。
已复制 1 个文件。

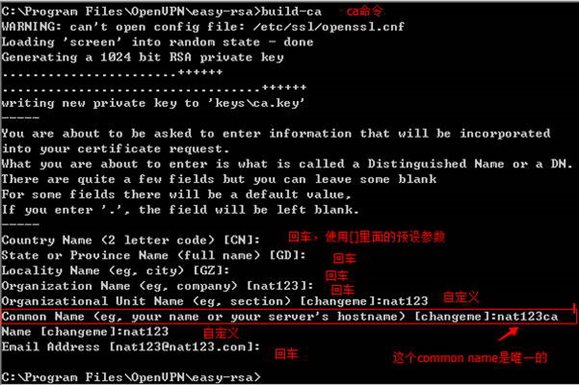

C:\Program Files\OpenNPV\easy-rsa>build-ca 执行ca命令
WARNING: can't open config file: /etc/ssl/openssl.cnf
Loading 'screen' into random state - done
Generating a 1024 bit RSA private key
...........................................++++++
.++++++
writing new private key to 'keys\ca.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [CN]: 直接回车，使用[]里面预设配置信息
State or Province Name (full name) [GD]: 直接回车，使用[]里面预设配置信息
Locality Name (eg, city) [GZ]: 直接回车，使用[]里面预设配置信息
Organization Name (eg, company) [nat123]: 直接回车，使用[]里面预设配置信息
Organizational Unit Name (eg, section) [changeme]:nat123 自定义
Common Name (eg, your name or your server's hostname) [changeme]:nat123ca 唯一名称
Name [changeme]:nat123 自定义
Email Address [nat123@nat123.com]: 直接回车，使用[]里面预设配置信息
这里需要注意的是，common name是唯一标记，接下来配置出现的这个common name名称都是唯一的，不能有相同的common name名称，否则，它会报错：找不到 C:\Program Files\OpenNPV\easy-rsa\keys\*.old"。为避免名称不符错误，所有自定义名称都使用同一个名称（nat123），以下配置也是。

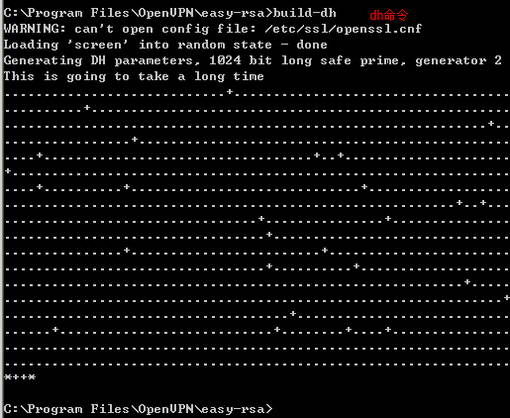

C:\Program Files\OpenNPV\easy-rsa>build-dh 执行dh命令
WARNING: can't open config file: /etc/ssl/openssl.cnf
Loading 'screen' into random state - done
Generating DH parameters, 1024 bit long safe prime, generator 2
This is going to take a long time
............................+....................................

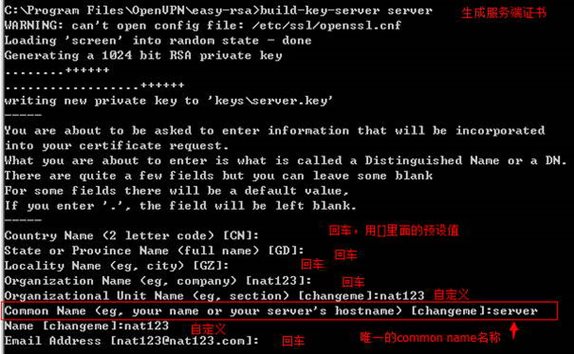

C:\Program Files\OpenNPV\easy-rsa>build-key-server server 生成服务端证书
WARNING: can't open config file: /etc/ssl/openssl.cnf
Loading 'screen' into random state - done
Generating a 1024 bit RSA private key
........++++++
..................++++++
writing new private key to 'keys\server.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [CN]: 回车，使用[]里面预设配置
State or Province Name (full name) [GD]: 回车，使用[]里面预设配置
Locality Name (eg, city) [GZ]: 回车，使用[]里面预设配置
Organization Name (eg, company) [nat123]: 回车，使用[]里面预设配置
Organizational Unit Name (eg, section) [changeme]:nat123 自定义
Common Name (eg, your name or your server's hostname) [changeme]:server 唯一名称
Name [changeme]:nat123 自定义
Email Address [nat123@nat123.com]: 回车，使用[]里面预设配置

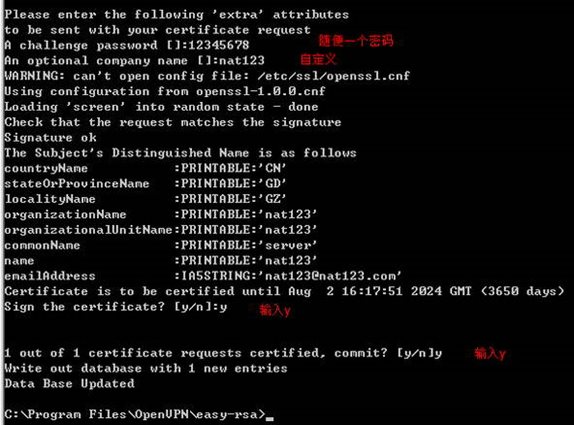

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:12345678 密码
An optional company name []:nat123 自定义
WARNING: can't open config file: /etc/ssl/openssl.cnf
Using configuration from openssl-1.0.0.cnf
Loading 'screen' into random state - done
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName :PRINTABLE:'CN'
stateOrProvinceName :PRINTABLE:'GD'
localityName :PRINTABLE:'GZ'
organizationName :PRINTABLE:'nat123'
organizationalUnitName:PRINTABLE:'nat123'
commonName :PRINTABLE:'server'
name :PRINTABLE:'nat123'
emailAddress :IA5STRING:'nat123@nat123.com'
Certificate is to be certified until Aug 2 16:17:51 2024 GMT (3650 days)
Sign the certificate? [y/n]:y 输入y确认
1 out of 1 certificate requests certified, commit? [y/n]y 输入y确认
Write out database with 1 new entries
Data Base Updated 表示服务端证书生成成功
为避免自定义名称不符错误，所有自定义名称都使用同一个（nat123），以下配置也是。为避免密码不符错误，所有密码都使用同一个（12345678），以下配置也是。

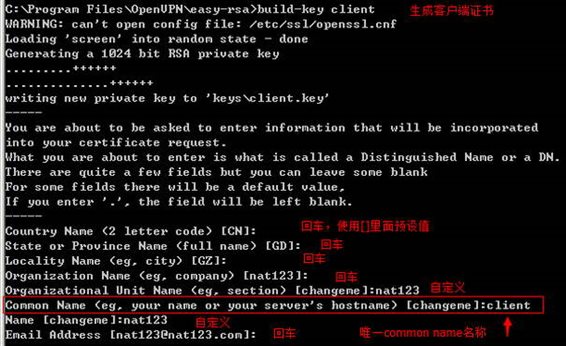

C:\Program Files\OpenNPV\easy-rsa>build-key client 生成客户端证书
WARNING: can't open config file: /etc/ssl/openssl.cnf
Loading 'screen' into random state - done
Generating a 1024 bit RSA private key
.........++++++
..............++++++
writing new private key to 'keys\client.key'
-----
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Name (2 letter code) [CN]: 回车，使用[]里面预设值
State or Province Name (full name) [GD]: 回车，使用[]里面预设值
Locality Name (eg, city) [GZ]: 回车，使用[]里面预设值
Organization Name (eg, company) [nat123]: 回车，使用[]里面预设值
Organizational Unit Name (eg, section) [changeme]:nat123 自定义
Common Name (eg, your name or your server's hostname) [changeme]:client 唯一名称
Name [changeme]:nat123 自定义
Email Address [nat123@nat123.com]: 回车，使用[]里面预设值

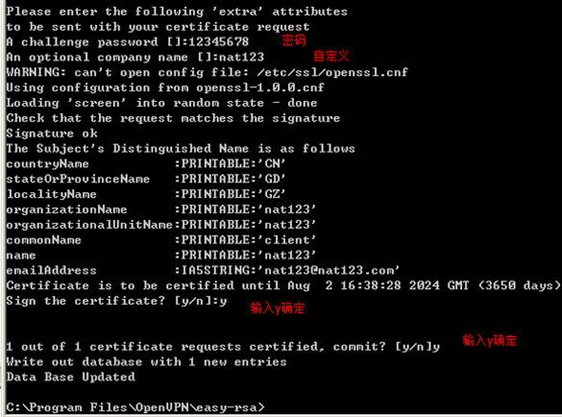

Please enter the following 'extra' attributes
to be sent with your certificate request
A challenge password []:12345678 密码
An optional company name []:nat123 自定义
WARNING: can't open config file: /etc/ssl/openssl.cnf
Using configuration from openssl-1.0.0.cnf
Loading 'screen' into random state - done
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
countryName :PRINTABLE:'CN'
stateOrProvinceName :PRINTABLE:'GD'
localityName :PRINTABLE:'GZ'
organizationName :PRINTABLE:'nat123'
organizationalUnitName:PRINTABLE:'nat123'
commonName :PRINTABLE:'client'
name :PRINTABLE:'nat123'
emailAddress :IA5STRING:'nat123@nat123.com'
Certificate is to be certified until Aug 2 16:38:28 2024 GMT (3650 days)
Sign the certificate? [y/n]:y 输入y确定
1 out of 1 certificate requests certified, commit? [y/n]y 输入y确定
Write out database with 1 new entries
笔者在配置过程中，为避免名称/密码不符错误，所有自定义名称一样为(nat123)，以下配置也是。所有密码输入都一样为(12345678)，以下配置也是。
执行完以上相关命令后，可以发现，多了个OpenNPV\easy-rsa\keys文件夹目录，及里面一堆生成的证书文件什么的。
（3）复制服务端相关文件到指定目录

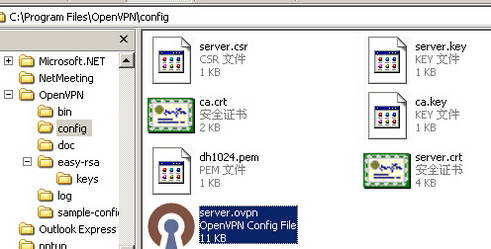

将OpenNPV\easy-rsa\keys目录下服务端相关文件复制到OpenNPV\config目录下。相关文件有：ca.crt、ca.key、dh1024.pem、server.crt、server.csr、server.key。
将\OpenNPV\sample-config\server.oNPV文件复制到OpenNPV\config目录下
修改文件\OpenNPV\config\server.oNPV内容（推荐修改使用TCP协议）。
（4）启动服务

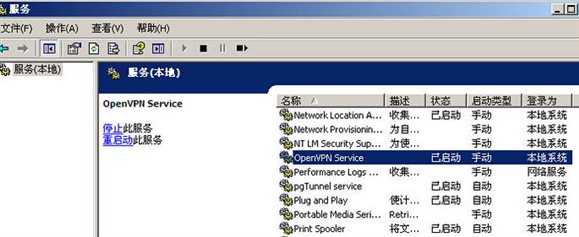

控制面板/系统工具/服务/openNPV service服务名，默认启动方式是手动的，需要手动启动它。
3.NPV客户端配置连接
（1）复制客户端相关文件到指定目录

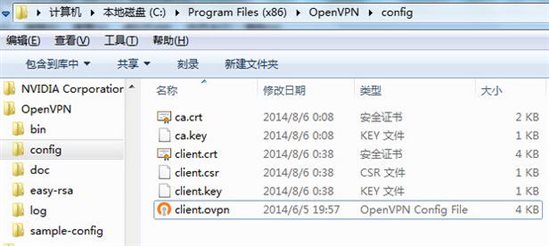

将OpenNPV（服务端）\easy-rsa\keys目录下客户端相关文件复制到OpenNPV（客户端）\config目录下。相关文件有：ca.crt、ca.key、client.crt、client.csr、client.key。
将\OpenNPV\sample-config\client.oNPV文件复制到OpenNPV\config目录下

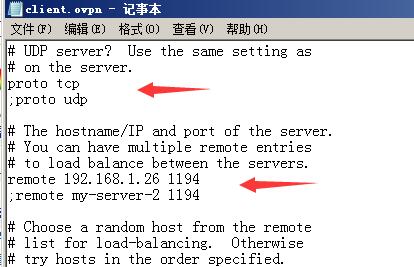

修改文件\OpenNPV\config\client.oNPV内容。修改连接访问NPV服务器内网IP地址（同时推荐使用TCP）。
remote 192.168.1.26 1194 这个IP地址就是NPV内网IP地址
proto tcp 推荐修改使用TCP可靠协议通信（同时需要在服务端的server.oNPV同样使用tcp一致协议）
（2）启动NPV客户端测试连接

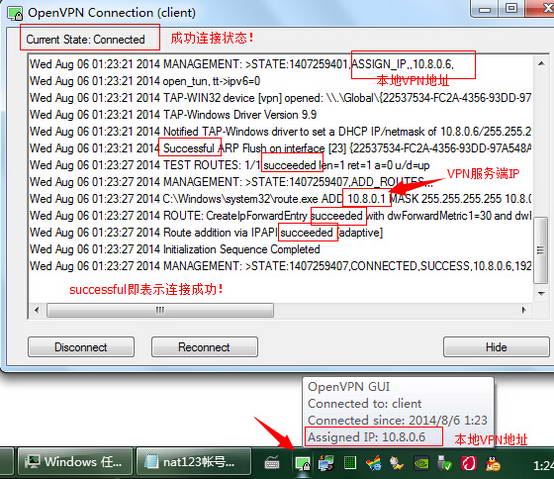

双击桌面上的openNPV快速图标，或开始菜单里面的NPV目录，启动名称OpenNPV GUI。启动后电脑右下角出现NPV图标，右键/connect连接
连接成功后有successful提示，可查看到本地NPV本地、服务端NPV地址等相关信息。

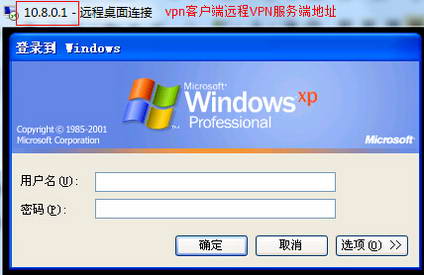

到此表示，NPV已搭建成功。如果服务端主机允许远程桌面，可以使用NPV服务端地址(10.8.0.1)远程桌面测试下。
远程桌面成功，表示NPV木有问题，可以通过NPV地址进行连接访问。
二，外网访问内网无公网IP的NPV
1.NPV服务端或其局域网安装使用nat123

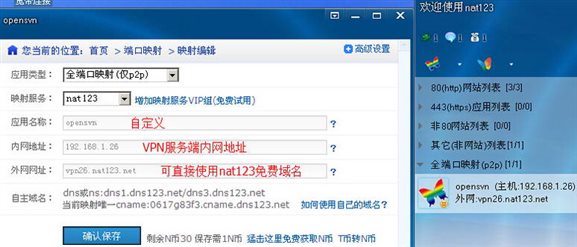

添加nat123端口映射，使用全端口映射p2p类型。内网地址是NPV服务端主机地址，外网地址是域名，域名可以直接使用提示默认免费二级域名NPV26.nat123.net（xxx.nat123.net格式，xxx自定义）。
2.NPV客户端安装使用nat123访问者，访问NPV
Nat123安装包安装后包含nat123和nat123p2p访问者。桌面或开始菜单找到nat123p2p访问者，启用访问者后，添加NPV被nat123映射后的域名NPV26.nat123.net及访问端口1194。

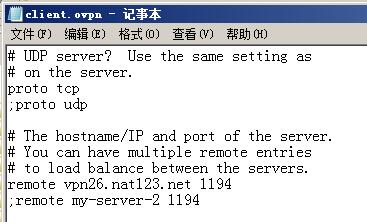

修改文件\OpenNPV\config\client.oNPV内容。修改连接访问NPV服务器内网IP地址。
remote NPV26.nat123.net 1194 将这个地址修改为nat123p2p访问者访问的域名

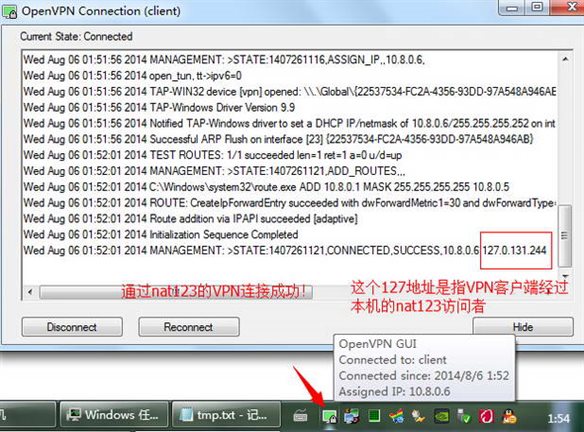

打开NPV客户端进行成功连接。出现127地址表示NPV客户端是经过本地nat123p2p访问者连接的。
到此表示，nat123访问者已打通NPV访问。如果服务端主机允许远程桌面，可以使用NPV服务端地址(10.8.0.1)远程桌面测试下。
远程桌面成功，表示nat123访问者没有问题，可以通过nat123访问者进行连接访问。
三，总结
NPV配置总结：
\OpenNPV\easy-rsa\vars.bat.sample配置预定固定信息
init-config
vars
clean-all
build-ca
build-dh
build-key-server server 服务端证书
build-key client1 客户端证书
build-key client2客户端证书
build-key client3客户端证书
\easy-rsa\keys\服务端配置文件+\sample-config\server.oNPV复制到——服务端\config\目录
在服务端，启动NPV服务
\easy-rsa\keys\客户端配置文件+\sample-config\client.oNPV复制到——客户端\config\目录
在客户端，打开NPV桌面快速方式GUI进行连接
Nat123映射NPV总结：
在NPV服务端主机或局域网内使用nat123全端口映射P2P类型，并在外网NPV客户端同时使用nat123访问者。
如内网映射使用的是全映射免费访问者类型，在外网访问端先浏览器访问域名认证后再进行NPV的访问连接。
全映射后非网站应用需要域名认证访问的说明详细更多参考-《全映射操作说明》。
提示：
1.全端口映射在某些特定环境下会穿透失败，如P2P终结者等2端网络路由限制时，穿透失败会自动走转发。
2.如默认UDP不行，可更换为TCP，注意server.oNPV和client.oNPV需要对应。
3.由于NPV版本环境的不断更新，建议参考更多第三方教程搭建好NPV服务且确保在局域网内测试可以正常先再使用映射外网。
4.全端口映射后访问端用P2P访问者；全映射后访问端用域名认证（网站访问自动域名认证，非网站要自行域名认证）。
